V-01 · Kaynak Denetimi
Seçili V-01 sembolü, orijinal rasterdan yeniden çıkarıldı ve mevcut A2 vektör adayıyla piksel piksel karşılaştırıldı. Aşağıdaki her fark yalnızca gerçek piksellerden ölçülmüştür.
Kaynak: explorations/visual-round-7-seal-variants/seal-v-01/image-1790886610188.png (1536×1024) → sembol 400×370 px · Aday: docs/asyada-seal/v01-micro/assets/micro-A2.svg · Siluet IoU 0.9464 · fark eden piksel %1.03
Karşılaştırma

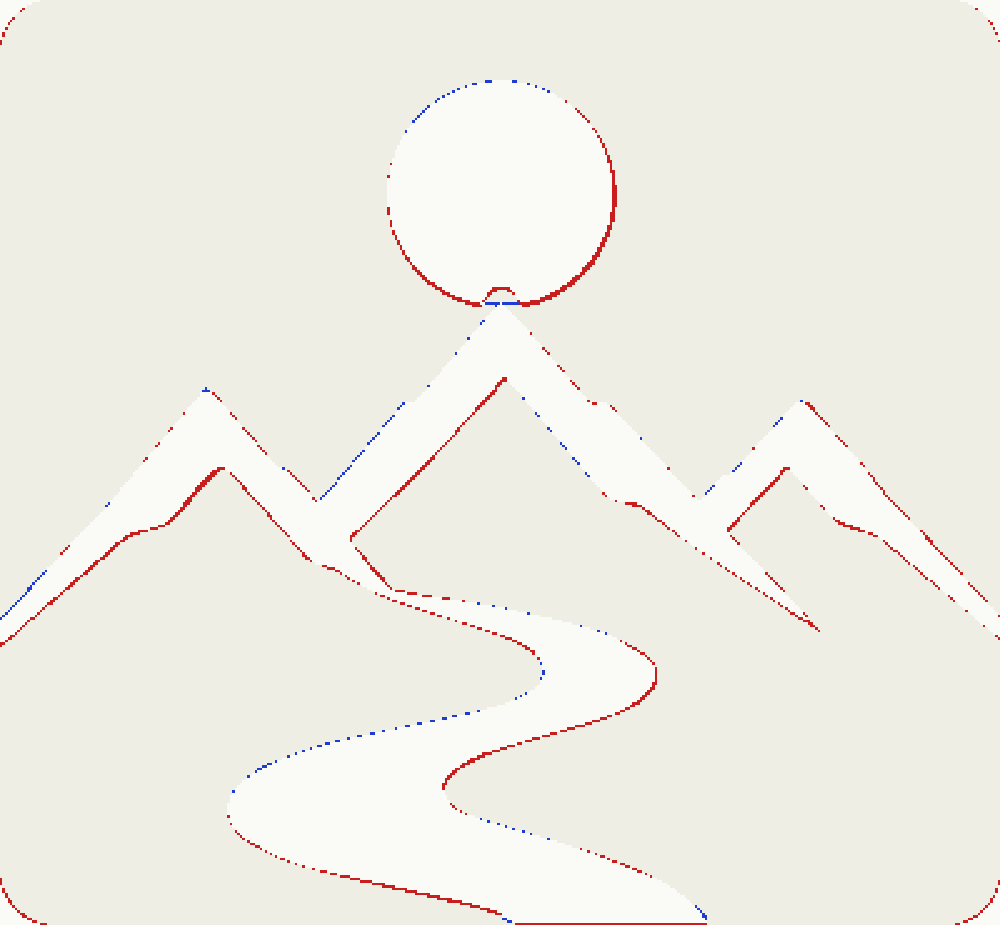

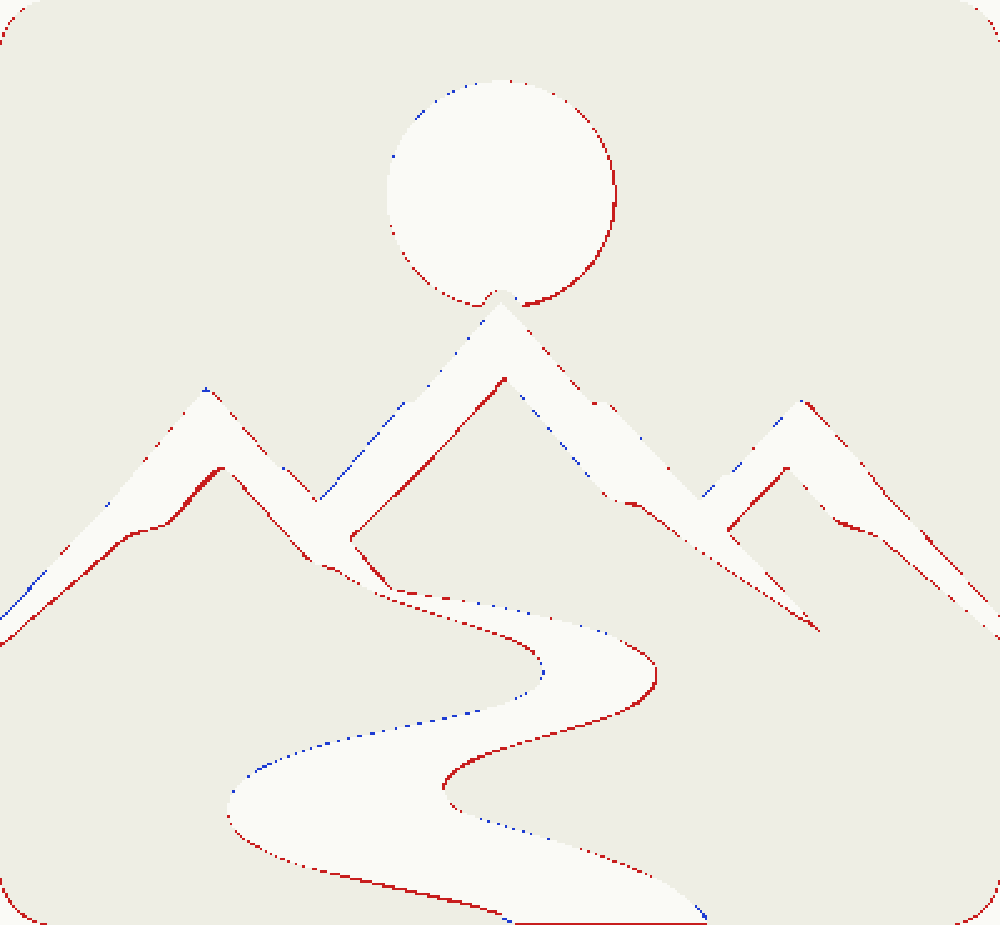

Kırmızı: kaynakta var, adayda yok · mavi: adayda fazla. Siluet IoU: A2 0.9448 → düzeltilmiş 0.9490.
Güneş daire eksi oyuk olarak yeniden kuruldu: gövde, oyuk bölgesi hariç sınır noktalarından least-squares ile oturtulan bir daire — cx 200.24 · cy 77.78 · r 45.47, artık hata en fazla 0.58px — ve dört kübik yay olarak çizildi. Yalnızca oyığın köşeleri düz kaldı; kaynakta onlar gerçekten düz. Oyuk ise doğrudan maskenin kendi kırmızı boşluğundan satır satır okundu (y=116'da x=199–202, y=122'de x=193–208), her satırda 1px içinde tutuluyor.
Bu arada ilk denemede iki ayrı yön hatası vardı ve ikisi de sessizce oyuğu dolduruyordu: yayın oyuk üzerinden geçmesi (SVG'de y=90° aşağı olduğu için uzun yol azalan açıyla dönmeli), ve oyuk dönüş yolunun yanlış yönde kurulması. İkisi de piksel sayımıyla yakalandı, gözle değil.
Tespit edilen farklar

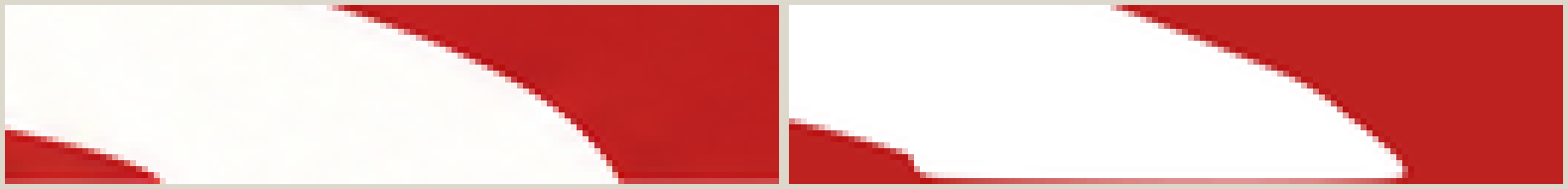

- 1Nehir alt kenarı kesikliği
Kaynakta nehir alanın alt kenarından taşar: en alt satırda x=206–282 arasında 77px beyaz var. A2'de en alt satırda beyaz yok — nehir kenarın 1px üstünde bitiyor.

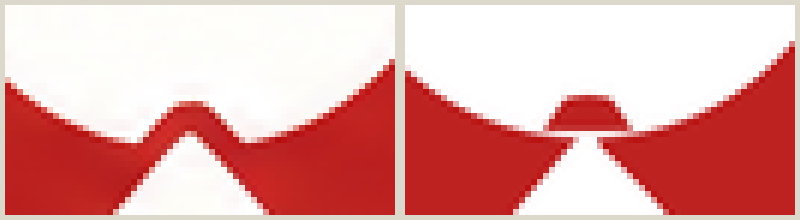

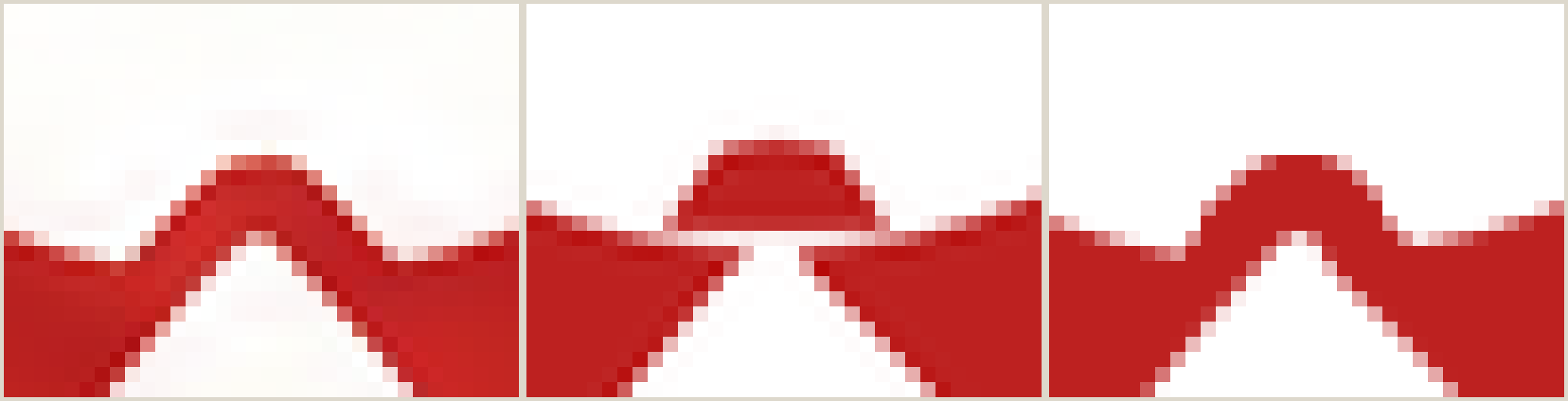

- 2Güneş ile tepe birleşiyor — DÜZELTİLDİ
Kaynakta güneş ve sırt ayrı bileşenlerdir (güneş 6521px, sırt+yol 18783px); tepe ucunun çevresinde kırmızı boşluk kalır. A2'de oyuk yumuşatılmış bir kubbeye dönüşüyor ve tepe ucu onu doldurup ikisini tek bileşende (24415px) birleştiriyordu. Düzeltilmiş sürümde bileşen sayısı kaynakla aynı: 2.

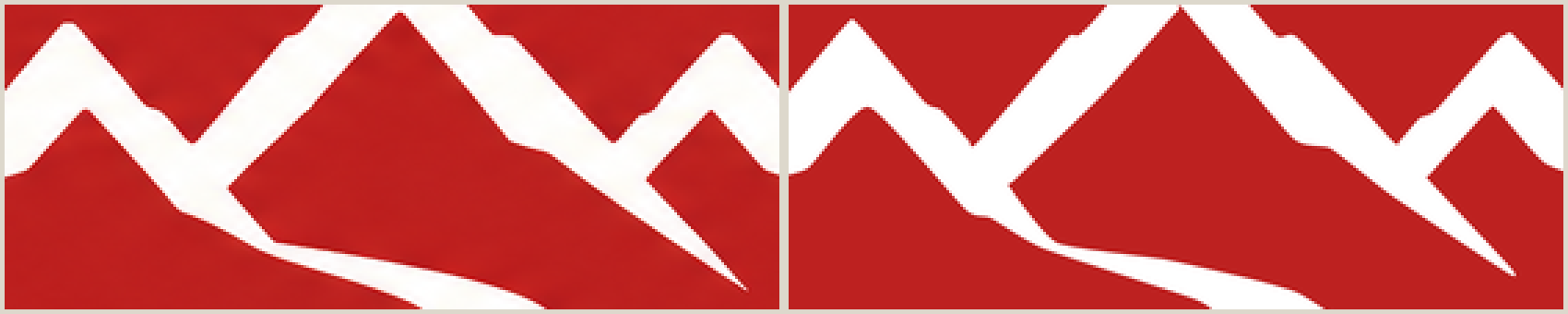

- 3Sırt çizgi kalınlığı
Çizgi dik ölçümde medyan: kaynak 17.68px, A2 16.97px — A2 yaklaşık %4 daha ince.

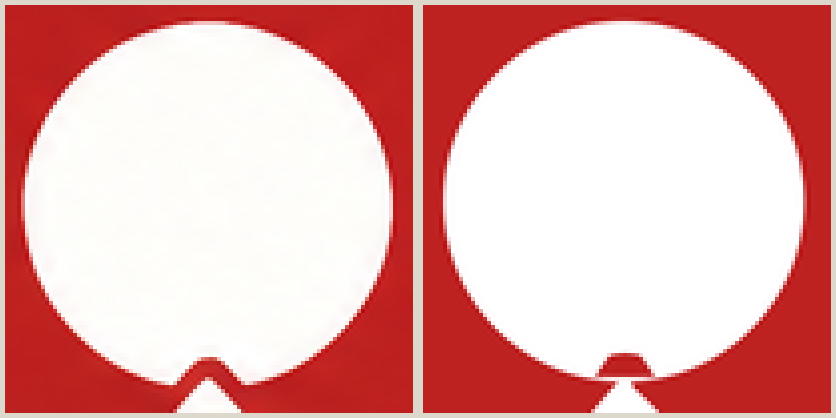

- 4Güneş çapı
Merkez satır genişliği: kaynak 92px, A2 90px. Fit daire yarıçapı 45.08 → 44.97.
Seçilen bölgeler (sol: orijinal, sağ: A2)
Ölçüm tablosu
| Özellik | Orijinal | A2 | Durum |
|---|---|---|---|
| Kırmızı alan sınırları | 0,0 – 399,369 | 0,0 – 399,369 | eşit |
| Açıklık (temiz boşluk) | t32 l20 r20 b20 | t32 l20 r20 b20 | eşit |
| Güneş dairesi (cx,cy,r) | 200.24, 77.10, 45.08 | 199.67, 77.39, 44.97 | ≈ |
| Güneş genişliği (merkez satır) | 92 px | 90 px | −2 |
| Girinti ağzı genişliği | 5 px (y=116) | 8 px (y=115) | +3 |
| Tepe konumları (x) | 85 · 286 · 315 | 82 · 284 · 314 | ≈ |
| Sırt çizgi kalınlığı (dik, medyan) | 17.68 px | 16.97 px | −0.71 |
| Nehir maksimum genişliği | 69 px | 68 px | −1 |
| Alt kenardan taşma | x=206–282 (77px) | yok | fark |
| Alan içi bileşen sayısı | 2 (ayrı) | 1 (birleşik) | fark |
Yanlış varsayım
Daha önce "iki ayrık beyaz eko / aksan çizgisi" bulunduğu yazılmıştı. Yeniden çıkarma bunu çürütüyor: alan içinde yalnızca iki gerçek beyaz küme var — güneş (6521px) ve sırt+yol (18759px). Ayrık aksan çizgisi yoktur. Kenar köşelerindeki dört küçük leke (≈100px) kırmızı alanın yuvarlatılmış köşelerinden sızan kâğıt zeminidir, logo unsuru değildir. Bu varsayım mühür galerisi sayfalarından kaldırıldı.
Yöntem notu
A2, çıplak SVG olarak saydam arka planla render edilir; orijinal kırpımda ise yuvarlak köşelerde kâğıt zemin (253,253,250) bulunur. Doğrudan karşılaştırma dört sahte fark üretiyordu (IoU 0.9334). A2 önce ölçülen kâğıt rengine kompozit edildi; adil karşılaştırma IoU 0.9464 verdi.
Hiçbir görüntü modeli kullanılmadı. Her iki logo da gerçek dosyalardan kırpıldı. Görüntü üretimi çağrısı: 0.
